MDW-1型低溫摩擦磨損試驗機
技術文件
一、適用范圍
MDW-1型低溫摩擦磨損試驗機可在一定的接觸壓力、超低溫的環境（-196℃-室溫）下，以滑動摩擦的形式模擬實現材料摩擦磨損試驗，用以評定固體潤滑劑、金屬、塑料、橡膠、陶瓷等材料的摩擦磨損性能。該試驗機具有低載荷、高精度、超低溫、寬轉速的特點，可滿足多行業材料評定需求。
二、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 試驗載荷范圍 | 10～1000N （示值誤差±1N） |
2 | 主電機功率 | 1KW，進口伺服電機 |
3 | 轉速（無級調速） | 1～2000r/min，采用伺服電機控制 |
4 | 絕熱箱內溫度控制范圍 | -196℃～室溫（示值誤差±2℃） |
5 | 杠桿比 | 1:10 |
6 | 摩擦力矩測量范圍 | 0～2500N?mm（示值誤差±1%） |
7 | 試驗介質 | 空氣、油、水、泥漿、磨料等 |
8 | 采用工業控制計算機控制，監控軟件對試驗全過程進行監控，各主要試驗參數可實時采集、顯示，并繪制試驗曲線。 |
三、試驗機結構簡述

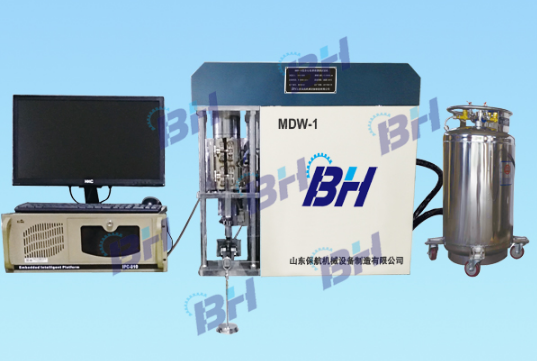

MDW-1型低溫摩擦磨損試驗機是由主軸驅動系統、各摩擦副專用夾具、低溫制冷及溫控系統（含低溫介質循環裝置）、摩擦力矩測量監控系統、摩擦副下副盤升降系統、試驗力加載系統、工控機測控系統等部分組成。
MDW-1型低溫摩擦磨損試驗機采用工業控制計算機控制，可分別設定試驗所需的試驗力、時間、摩擦力矩報警值、轉速、摩擦半徑等，對試驗條件逐一修改。
四、主要配置明細
類別 | 序號 | 名稱 | 規格/數量 | 備 注 |
產 品 | 1 | 主機 | 1臺 |
|
2 | 工控柜 | 1臺 | 含鼠標、鍵盤 |
3 | 制冷系統 | 1套 |
|
技 術 文 件 | 1 | 產品使用說明書 | 1份 |
|
2 | 產品合格書 | 1份 |
|
3 | 配置明細單 | 1份 |
|
4 | 電機使用說明書 | 1份 |
|
5 | 負荷傳感器合格書 | 1份 |
|
6 | 資料備份盤（U盤） | 1份 |
|
附 件 | 1 | 電源線 | 1根 |
|
2 | 傳輸線 | 2根 |
|
3 | 砝碼 | 1套 | 0.1N、0.5N、1N、5N、10N各1件；0.2N、2N、20N、50N各2件 |
4 | 拉桿 | 1根 |
|
5 | 杠桿 | 1根 |
|
6 | 托盤 | 1件 |
|
7 | 條式水平儀 | 1件 |
|
8 | 圓柱水平儀 | 1件 |
|
9 | 內六角扳手 | 2把 | 5、6號各1 |
10 | 十字螺絲刀 | 1把 | 中號 |
11 | 試樣夾具 | 2套 |
|
12 | 起吊螺釘 | 4件 |
|
13 | 專用頂桿 | 1件 |
|
14 | 調機用下試樣 | 2件 |
|
15 | 鋼球（6.3/12.7） | 各5粒 |
|
16 | 調整墊腳 | 4件 |
|
17 | 扳手17x19/14x17 | 各1件 |
|
18 | 專用工具箱 | 1件 |
|
